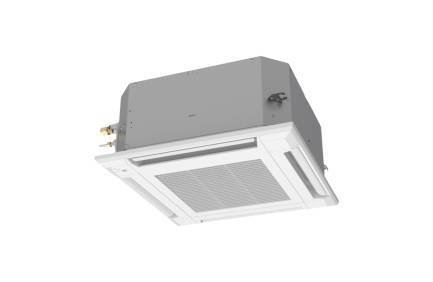

Série KVLA
Cassettes
Sélectionner le niveau de gamme souhaité :
Description et avantages
La série KVLA Performance offre adaptabilité, confort et performances.

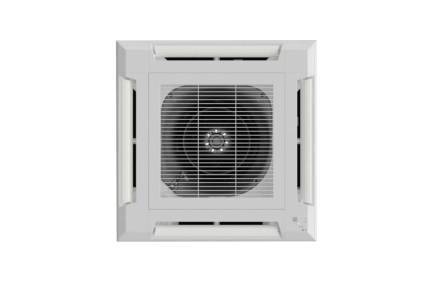

Avec des longueurs standards de liaisons frigorifiques allant jusqu’à 20m, des longueurs maximums allant jusqu'à 30m et un dénivelé maximal de 25 m (selon modèle), cette série est adaptée aux projets les plus exigeants. Sans oublier sa façade de 620 x 620 mm non débordante qui facilite l’intégration aux dalles de faux plafond.
Cette série offre des performances énergétiques optimales : SEER jusqu'à 6,70 et SCOP jusqu'à 4,40 (selon modèle). La cassette KVLA est la technologie au service de la performance avec sa turbine 2 étages. En effet, la surface d’échange est 20 % plus importante et les vitesses d’air à la sortie de l’échangeur sont beaucoup plus homogènes.
La série KVLA offre aussi un confort acoustique avec un faible niveau sonore de 26 dB(A) (selon modèle), ce qui la rend parfaitement adaptée aux pièces nécessitant du calme.
Pour finir, ces cassettes offrent un confort thermique optimal avec une capacité de chauffage jusqu'à -15°C ext. en mode chaud comme en mode froid.
Caractéristiques
Fluide R32
Compatibilité maxi-multi
- *Compatible tailles 18, 22 et 24 KVLA
Multi-splits
- *Non compatible taille 24 KVLA
Monophasé
Sélectionner le niveau de gamme souhaité :
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 2.5 | 3.5 | 4.3 | 5.2 | 6 | 6.8 |
|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
|
Libellé
|
G-AUXG 9 KVLA.UI
|
G-AUXG 12 KVLA.UI
|
G-AUXG 14 KVLA.UI
|
G-AUXG 18 KVLA.UI
|
G-AUXG 22 KVLA.UI
|
G-AUXG 24 KVLA.UI
|
|
Référence
|
730066
|
730067
|
730068
|
730069
|
730070
|
730071
|
|

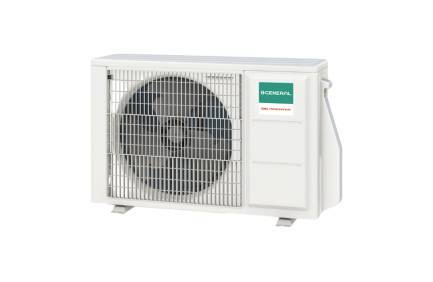

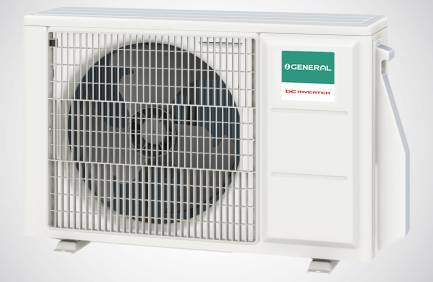

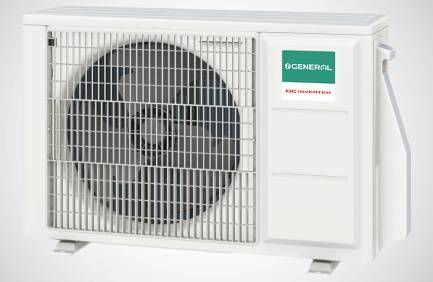

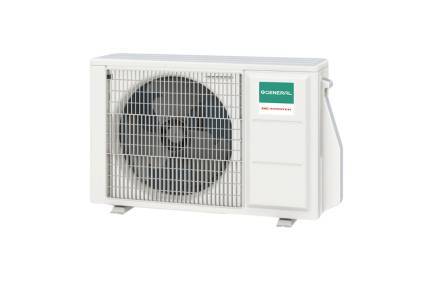

Libellé U. EXT.
|
G-AOHG 9 KBTB.UE
|
G-AOHG 12 KBTB.UE
|
G-AOHG 14 KBTB.UE
|
G-AOHG 18 KBTB.UE
|
G-AOHG 22 KBTB.UE
|
G-AOHG 24 KBTB.UE
|
|
Référence U. EXT.
|
723276
|
723277
|
723278
|
723279
|
723280
|
723281
|
|
Catégorie DESP
|
1
|
1
|
1
|
1
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 2.5 | 3.5 | 4.3 | 5.2 | 6 | 6.8 |
Puissance
| P. frigo. nominale (min. / max.) | 2500 W (900 / 3200) | 3500 W (900 / 4400) | 4300 W (900 / 5400) | 5200 W (900 / 5900) | 6000 W (900 / 6700) | 6800 W (900 / 8000) |
|---|---|---|---|---|---|---|
|
P. calo. nominale (min. / max.)
|
3200 W (900 / 4700)
|
4100 W (900 / 5700)
|
5000 W (900 / 6500)
|
6000 W (900 / 7500)
|
7000 W (900 / 8000)
|
7500 W (900 / 9100)
|
| P. frigo. nominale (min. / max.) | 2500 W (900 / 3200) | 3500 W (900 / 4400) | 4300 W (900 / 5400) | 5200 W (900 / 5900) | 6000 W (900 / 6700) | 6800 W (900 / 8000) |
Performance
| EER / SEER / ηs,c | 6.7 / 4.57 | 6.6 / 3.76 | 6.5 / 3.36 | 6.6 / 3.25 | 6.6 / 3.3 | 6.1 / 3.08 |
|---|---|---|---|---|---|---|
|
COP / SCOP / ηs,c
|
4.4 / 4.05
|
4.3 / 3.8
|
4.4 / 3.79
|
4.2 / 3.61
|
4.3 / 3.74
|
4 / 3.69
|
| EER / SEER / ηs,c | 6.7 / 4.57 | 6.6 / 3.76 | 6.5 / 3.36 | 6.6 / 3.25 | 6.6 / 3.3 | 6.1 / 3.08 |
Classification ERP
| Classe énergétique (chaud) | A+ | A+ | A+ | A+ | A+ | A+ |
|---|---|---|---|---|---|---|
|
Classe énergétique (froid)
|
A++
|
A++
|
A++
|
A++
|
A++
|
A++
|
| Classe énergétique (chaud) | A+ | A+ | A+ | A+ | A+ | A+ |
Caractéristiques techniques
| Pression acoustique à 1,5m (U. Int.) PV / GV (froid) | 33 / 27 dB(A) | 37 / 27 dB(A) | 38 / 27 dB(A) | 38 / 26 dB(A) | 44 / 30 dB(A) | 49 / 30 dB(A) |
|---|---|---|---|---|---|---|
| Pression acoustique à 1,5m (U. Int.) PV / GV (froid) | 33 / 27 dB(A) | 37 / 27 dB(A) | 38 / 27 dB(A) | 38 / 26 dB(A) | 44 / 30 dB(A) | 49 / 30 dB(A) |
Liaisons frigorifiques
| Long. standard | 15 m | 15 m | 15 m | 20 m | 20 m | 20 m |
|---|---|---|---|---|---|---|
|
Long. min. / max.
|
5 / 20 m
|
5 / 25 m
|
5 / 25 m
|
5 / 30 m
|
5 / 30 m
|
5 / 30 m
|
|
Dénivelé max.
|
15 m
|
20 m
|
20 m
|
20 m
|
25 m
|
25 m
|
| Long. standard | 15 m | 15 m | 15 m | 20 m | 20 m | 20 m |
Dimensions
| Dimensions U.Int. (H x L x P) | 245 x 570 x 570 mm | 245 x 570 x 570 mm | 245 x 570 x 570 mm | 245 x 570 x 570 mm | 245 x 570 x 570 mm | 245 x 570 x 570 mm |
|---|---|---|---|---|---|---|
|
Dimensions U.Ext. (H x L x P)
|
542 x 799 x 290 mm
|
542 x 799 x 290 mm
|
542 x 799 x 290 mm
|
632 x 799 x 290 mm
|
632 x 799 x 290 mm
|
716 x 820 x 315 mm
|
| Dimensions U.Int. (H x L x P) | 245 x 570 x 570 mm | 245 x 570 x 570 mm | 245 x 570 x 570 mm | 245 x 570 x 570 mm | 245 x 570 x 570 mm | 245 x 570 x 570 mm |
Fonctionnalités
Confort
|
Mode hors gel (10°C)
|
De série
|
|
Changement de mode automatique (chaud/froid)
|
De série
|
|
Réglage automatique de la vitesse de ventilation
|
De série
|
|
Redémarrage auto après panne de courant
|
De série
|
|
Contact d'entrée On/off
|
De série
|
Connectivité
|
Contrôle via Wi-Fi
|
En option
|
Diffusion d'air
|
Balayage vertical automatique des volets de soufflage
|
De série
|
Economies d'énergie
|
Mode économie
|
De série
|
|
Limite de température de consigne
|
De série
|
Filtration
|
Témoin d'encrassement des filtres
|
De série
|
|

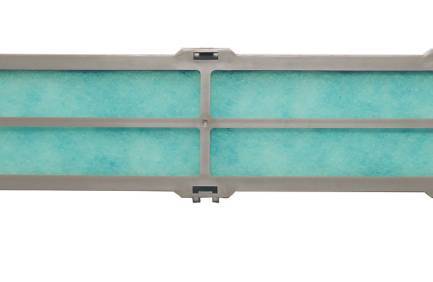

Filtre purificateur
|
En option
|
Programmation
|
Programmateur on/off
|
De série
|
|
Programmateur d'arrêts automatique
|
De série
|
|
Programmateur hebdomadaire
|
De série
|
|
Programmateur hebdomadaire avec double plage horaire
|
En option
|
|
Programmateur mode nuit (mode sommeil)
|
De série
|
Air Neuf
|

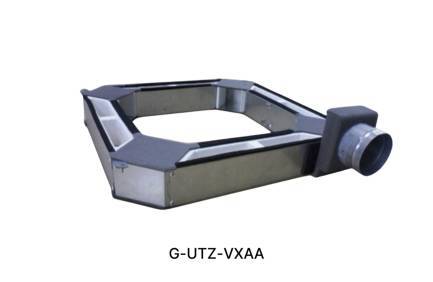

Apport d'air neuf par unité intérieure
|
En option
|
Installation
|
Pompe de relevage incluse
|
De série
|
