Maxi-multi
Maxi-multi
Description et avantages
Les Maxi-multi Twin et Triple sont idéaux pour climatiser les installations mono-zone comme des bureaux ou des espaces commerciaux.
Il permet de connecter jusqu'à 3 unités intérieures sur la même unité extérieure.

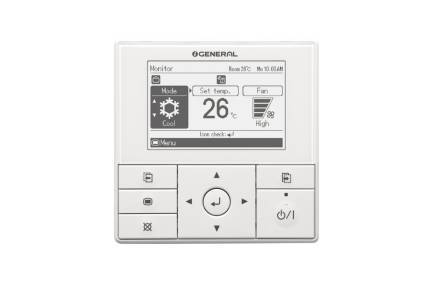

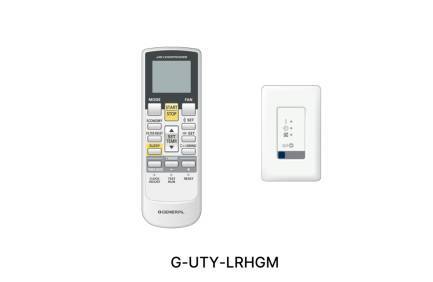

Grâce au pilotage centralisé, il est possible de contrôler jusqu'à 16 unités intérieures avec une seule télécommande, facilitant la gestion dans des environnements étendus.
L'installation est flexible avec une puissance jusqu’à 14 kW.
Le Maxi-multi Twin et Triple assure un confort thermique toute l’année, avec une plage de fonctionnement jusqu'à -15°C ext. en mode chaud comme en mode froid.
Caractéristiques
-
Fluide R32
-
Monophasé / Triphasé
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 9.5 | 12.1 | 13.4 | 9.5 | 12.1 | 13.4 |
|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Triphasée
|
Triphasée
|
Triphasée
|
|
Libellé
|

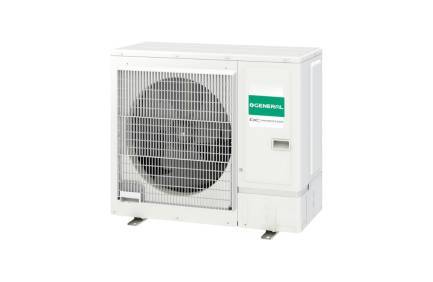

G-AOHG 36 KBTB.UE
|
G-AOHG 45 KBTB.UE
|
G-AOHG 54 KBTB.UE
|

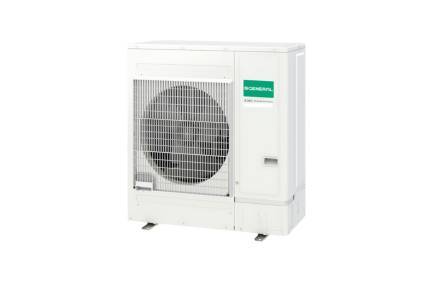

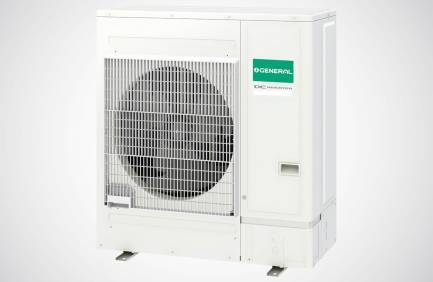

G-AOHG 36 KRTA.UE
|
G-AOHG 45 KRTA.UE
|
G-AOHG 54 KRTA.UE
|
|
Référence
|
723283
|
723284
|
723285
|
723365
|
723366
|
723367
|
|
Catégorie DESP
|
2
|
2
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 9.5 | 12.1 | 13.4 | 9.5 | 12.1 | 13.4 |
Puissance
| P. frigo. nominale (min. / max.) | 9500 W (2800 / 11200) | 12100 W (4000 / 13000) | 13400 W (4500 / 14500) | 9500 W (2800 / 11200) | 12100 W (4000 / 13000) | 13400 W (4500 / 14500) |
|---|---|---|---|---|---|---|
|
P. calo. nominale (min. / max.)
|
10800 W (2700 / 12700)
|
13500 W (4200 / 15200)
|
15500 W (4700 / 16500)
|
10800 W (2700 / 12700)
|
13500 W (4200 / 15200)
|
15500 W (4700 / 16500)
|
| P. frigo. nominale (min. / max.) | 9500 W (2800 / 11200) | 12100 W (4000 / 13000) | 13400 W (4500 / 14500) | 9500 W (2800 / 11200) | 12100 W (4000 / 13000) | 13400 W (4500 / 14500) |
Performance
| EER / SEER / ηs,c | 3.2 / 6.1 | 2.87 / 5.49 / 217 % | 3.03 / 5.81 / 229 % | 3.2 / 6.1 | 2.87 / 5.48 / 216 % | 3.03 / 5.8 / 229 % |
|---|---|---|---|---|---|---|
|
COP / SCOP / ηs,c
|
3.75 / 4
|
3.52 / 3.63 / 1 %
|
3.73 / 3.85 / 2 %
|
3.75 / 4
|
3.52 / 3.63 / 1 %
|
3.73 / 3.85 / 2 %
|
| EER / SEER / ηs,c | 3.2 / 6.1 | 2.87 / 5.49 / 217 % | 3.03 / 5.81 / 229 % | 3.2 / 6.1 | 2.87 / 5.48 / 216 % | 3.03 / 5.8 / 229 % |
Classification ERP
| Classe énergétique (chaud) | A+ | - | - | A+ | - | - |
|---|---|---|---|---|---|---|
|
Classe énergétique (froid)
|
A++
|
-
|
-
|
A++
|
-
|
-
|
| Classe énergétique (chaud) | A+ | - | - | A+ | - | - |
Caractéristiques techniques
| Nombre maximum d'UI raccordables | 2 | 2 | 3 | 2 | 2 | 3 |
|---|---|---|---|---|---|---|
| Nombre maximum d'UI raccordables | 2 | 2 | 3 | 2 | 2 | 3 |
Liaisons frigorifiques
| Long. standard | 30 m | 30 m | 30 m | 30 m | 30 m | 30 m |
|---|---|---|---|---|---|---|
|
Long. min. / max.
|
- / 50 m
|
- / 50 m
|
- / 50 m
|
- / 50 m
|
- / 50 m
|
- / 50 m
|
|
Dénivelé max.
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
| Long. standard | 30 m | 30 m | 30 m | 30 m | 30 m | 30 m |
Dimensions
| Dimensions (H x L x P) | 788 x 940 x 320 mm | 998 x 940 x 320 mm | 998 x 940 x 320 mm | 788 x 940 x 320 mm | 998 x 940 x 320 mm | 998 x 940 x 320 mm |
|---|---|---|---|---|---|---|
| Dimensions (H x L x P) | 788 x 940 x 320 mm | 998 x 940 x 320 mm | 998 x 940 x 320 mm | 788 x 940 x 320 mm | 998 x 940 x 320 mm | 998 x 940 x 320 mm |
Documentation
| Nom du document | ||
|---|---|---|
|
DT_MAXI-MULTI_KBTB_GENERAL.pdf
Notice d’installation | PDF - 16.3MB |
||
|
Déclaration de conformité_UE KBTB-KATA-KRTA-KQTA_GENERAL.pdf
Déclaration de conformité | PDF - 304.7KB |
||
|
Fiche produit_SERIE MAXI MULTI R32_GENERAL.pdf
Fiche produit | PDF - 2.7MB |
||
|
Notice installation UE_KBTB_TAILLES_30-36-45-54_KRTA_TAILLES_36-45-54_GENERAL
Notice d’installation | PDF - 5.6MB |
||
|
Schéma technique_Maxi Multi R32_GENERAL.pdf
Schéma technique | PDF - 1.2MB |
||
| Nom du document |
