Série KLLA
Gainables
Sélectionner le niveau de gamme souhaité :
Description et avantages
La Série KLLA Performance est une solution compacte, confortable, et économique pour les projets résidentiels et tertiaires.

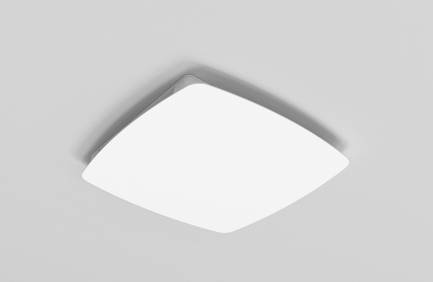

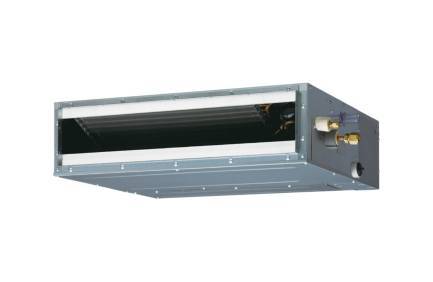

Les gainables KLLA compacts de 198 mm de hauteur s’intègrent facilement et discrètement dans les combles ou les faux-plafonds ne laissant apparaître que les diffuseurs d’air, atténuant fortement le volume sonore déjà faible de l’installation.

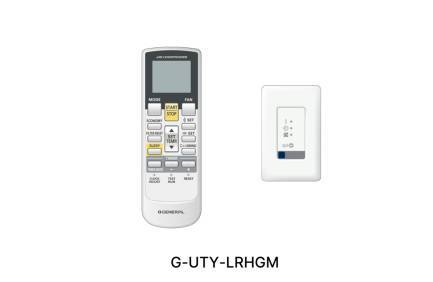

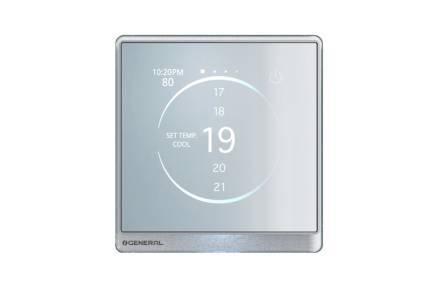

L'installation est simplifiée grâce à la pression statique réglable de 0 à 90 Pa depuis la télécommande, à la pompe de relevage, et aux accessoires de raccordement des condensats fournis de série.

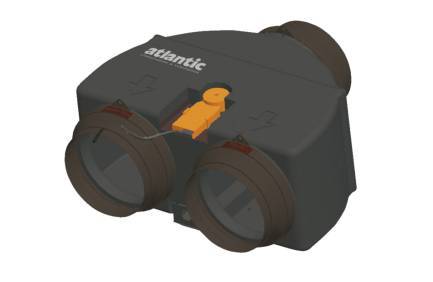

Sans oublier que cette série peut être associée au système de régulation pièce par pièce SHOGUN pour un confort personnalisé.
Les gainables KLLA assurent un confort thermique optimal, avec une capacité de chauffage jusqu'à -15°C en mode chaud et en mode froid.
Caractéristiques
-
Fluide R32
-
Compatibilité maxi-multi
- *Compatible taille 18 KLLA
-
Monophasé
-
Prime éco
énergie
Sélectionner le niveau de gamme souhaité :
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 2.5 | 3.5 | 4.3 | 5.2 |
|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
|
Libellé
|

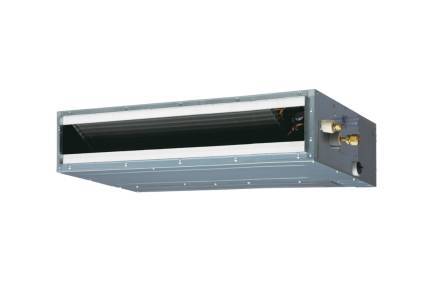

G-ARXG 9 KLLA.UI
|
G-ARXG 12 KLLA.UI
|
G-ARXG 14 KLLA.UI
|
G-ARXG 18 KLLA.UI
|
|
Référence
|
730088
|
730089
|
730090
|
730091
|
|

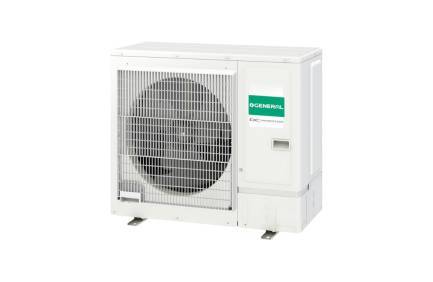

Libellé U. EXT.
|

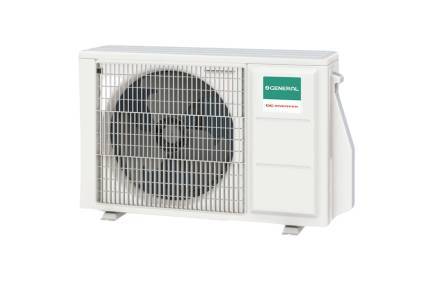

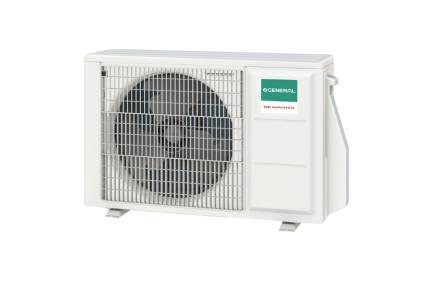

G-AOHG 9 KBTB.UE
|
G-AOHG 12 KBTB.UE
|
G-AOHG 14 KBTB.UE
|
G-AOHG 18 KBTB.UE
|
|
Référence U. EXT.
|
723276
|
723277
|
723278
|
723279
|
|
Catégorie DESP
|
1
|
1
|
1
|
1
|
| Puissance frigorifique nominale (kW) | 2.5 | 3.5 | 4.3 | 5.2 |
Puissance
| P. frigo. nominale (min. / max.) | 2500 W (900 / 3200) | 3500 W (900 / 4400) | 4300 W (900 / 5400) | 5200 W (900 / 5900) |
|---|---|---|---|---|
|
P. calo. nominale (min. / max.)
|
3200 W (900 / 4700)
|
4100 W (900 / 5700)
|
5000 W (900 / 6500)
|
6000 W (900 / 7500)
|
| P. frigo. nominale (min. / max.) | 2500 W (900 / 3200) | 3500 W (900 / 4400) | 4300 W (900 / 5400) | 5200 W (900 / 5900) |
Performance
| EER / SEER / ηs,c | 6.2 / 4.17 | 6.1 / 3.76 | 5.8 / 3.36 | 6.2 / 3.35 |
|---|---|---|---|---|
|
COP / SCOP / ηs,c
|
4.3 / 4.05
|
4 / 3.8
|
3.9 / 3.79
|
4.1 / 3.7
|
| EER / SEER / ηs,c | 6.2 / 4.17 | 6.1 / 3.76 | 5.8 / 3.36 | 6.2 / 3.35 |
Classification ERP
| Classe énergétique (chaud) | A+ | A+ | A | A+ |
|---|---|---|---|---|
|
Classe énergétique (froid)
|
A++
|
A++
|
A+
|
A++
|
| Classe énergétique (chaud) | A+ | A+ | A | A+ |
Caractéristiques techniques
| Pression dispo. | 90 Pa | 90 Pa | 90 Pa | 90 Pa |
|---|---|---|---|---|
|
Pression acoustique à 1,5m (U. Int.) PV / GV (froid)
|
28 / 25 dB(A)
|
29 / 25 dB(A)
|
32 / 26 dB(A)
|
32 / 27 dB(A)
|
| Pression dispo. | 90 Pa | 90 Pa | 90 Pa | 90 Pa |
Liaisons frigorifiques
| Long. standard | 15 m | 15 m | 15 m | 20 m |
|---|---|---|---|---|
|
Long. min. / max.
|
5 / 20 m
|
5 / 25 m
|
5 / 25 m
|
5 / 30 m
|
|
Dénivelé max.
|
15 m
|
20 m
|
20 m
|
20 m
|
| Long. standard | 15 m | 15 m | 15 m | 20 m |
Dimensions
| Dimensions U.Int. (H x L x P) | 198 x 700 x 620 mm | 198 x 700 x 620 mm | 198 x 700 x 620 mm | 198 x 900 x 620 mm |
|---|---|---|---|---|
|
Dimensions U.Ext. (H x L x P)
|
542 x 799 x 290 mm
|
542 x 799 x 290 mm
|
542 x 799 x 290 mm
|
632 x 799 x 290 mm
|
| Dimensions U.Int. (H x L x P) | 198 x 700 x 620 mm | 198 x 700 x 620 mm | 198 x 700 x 620 mm | 198 x 900 x 620 mm |
Fonctionnalités
Confort
|
Mode hors gel (10°C)
|
En option
|
|
Changement de mode automatique (chaud/froid)
|
De série
|
|
Réglage automatique de la vitesse de ventilation
|
De série
|
|
Redémarrage auto après panne de courant
|
De série
|
|
Contact d'entrée On/off
|
De série
|
Connectivité
|
Contrôle via Wi-Fi
|
En option
|
Diffusion d'air
|
Balayage vertical automatique des volets de soufflage
|
En option
|
Economies d'énergie
|
Mode économie
|
De série
|
|
Limite de température de consigne
|
De série
|
Filtration
|
Témoin d'encrassement des filtres
|
De série
|
|

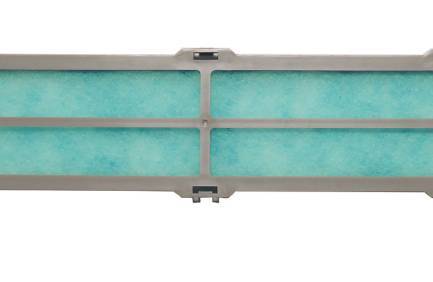

Filtre purificateur
|
En option
|
|
Filtre de reprise
|
De série
|
Programmation
|
Programmateur on/off
|
En option
|
|
Programmateur d'arrêts automatique
|
De série
|
|
Programmateur hebdomadaire
|
De série
|
|
Programmateur hebdomadaire avec double plage horaire
|
De série
|
|
Programmateur mode nuit (mode sommeil)
|
En option
|
Air Neuf
|
Apport d'air neuf par unité intérieure
|
En option
|
Installation
|
Pompe de relevage incluse
|
De série
|
Technologie
|
Technologie V-PAM : amélioration de l'efficacité et de la vitesse du compresseur
|
De série
|
Documentation
| Nom du document | ||
|---|---|---|
|
DT_SERIE KLLA_PERFORMANCE_GENERAL.pdf
Documentation technique | PDF - 3MB |
||
|
Déclaration de conformité_SERIE KLLA_PERFORMANCE_ESSENTIEL_GENERAL.pdf
Déclaration de conformité | PDF - 223.4KB |
||
|
Etiquette énergétique_SERIE KLLA PERFORMANCE_TAILLE_12_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
Etiquette énergétique_SERIE KLLA PERFORMANCE_TAILLE_14_GENERAL.pdf
Etiquette énergétique | PDF - 50.9KB |
||
|
Etiquette énergétique_SERIE KLLA PERFORMANCE_TAILLE_18_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
Etiquette énergétique_SERIE KLLA PERFORMANCE_TAILLE_9_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
Fiche ERP_SERIE KLLA PERFORMANCE_TAILLE 12_GENERAL.pdf
Fiche ERP | PDF - 201.4KB |
||
|
Fiche ERP_SERIE KLLA PERFORMANCE_TAILLE 14_GENERAL.pdf
Fiche ERP | PDF - 201.5KB |
||
|
Fiche ERP_SERIE KLLA PERFORMANCE_TAILLE 18_GENERAL.pdf
Fiche ERP | PDF - 201.5KB |
||
|
Fiche ERP_SERIE KLLA PERFORMANCE_TAILLE 9_GENERAL.pdf
Fiche ERP | PDF - 201.4KB |
||
|
Fiche produit_SERIE KLLA PERFORMANCE_GENERAL.pdf
Fiche produit | PDF - 1.6MB |
||
|
Notice d'utilisation_GAINABLE_GENERAL.pdf
Notice d’utilisation | PDF - 541.7KB |
||
|
Notice installation UE_KBTB_TAILLES_9-12-14-18-22-24_GENERAL.pdf
Notice d’installation | PDF - 1.5MB |
||
|
Notice installation UI_SERIE KLLA_GENERAL
Notice d’installation | PDF - 6.9MB |
||
|
Notice installation_UTY-TFSXJ3_AIRSTAGE MOBILE.pdf
Notice d’installation | PDF - 1.2MB |
||
|
Schéma technique_Série KLLA performance_GENERAL.pdf
Schéma technique | PDF - 305.5KB |
||
