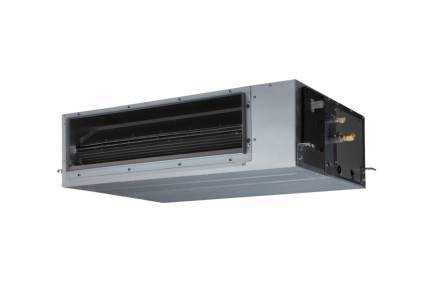

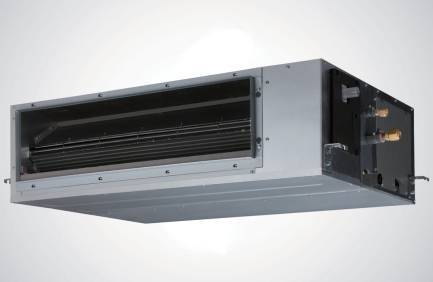

Série KHTAP
Gainables

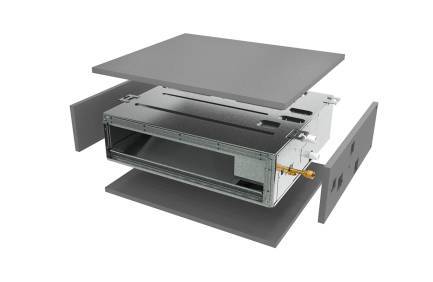

Description et avantages
La série KHTAP assure un confort optimal à vos clients tout en vous simplifiant l’installation et la maintenance.
Avec des performances énergétiques élevées et un réglage automatique de la pression statique à la mise en service, ces gainables offrent une solution idéale pour des projets exigeants.

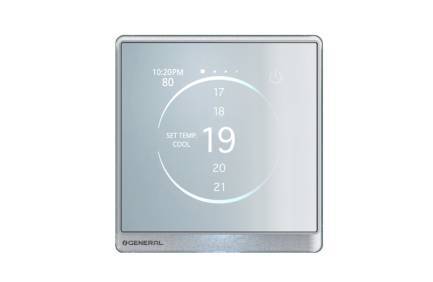

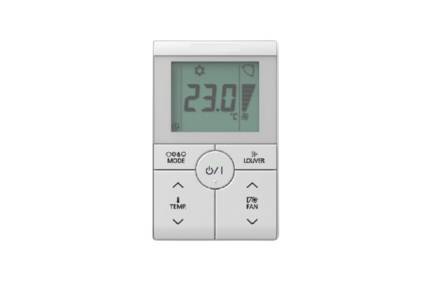

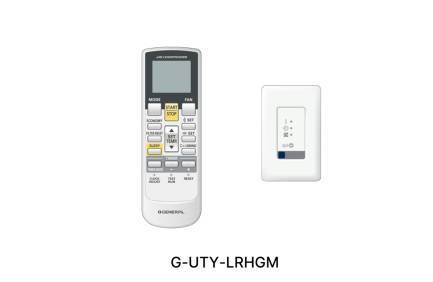

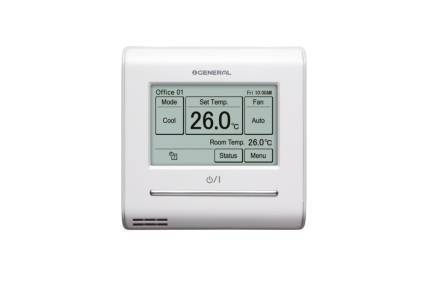

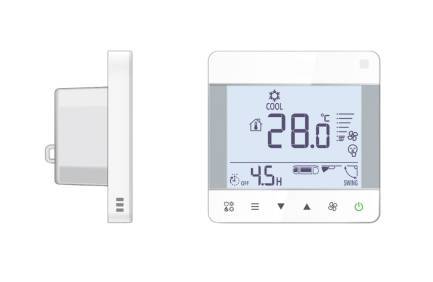

L'installation est simplifiée grâce à la pression statique réglable jusqu’à 200 Pa depuis la télécommande, à la pompe de relevage, et aux accessoires de raccordement des condensats fournis de série.

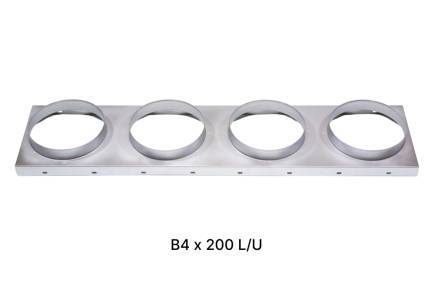

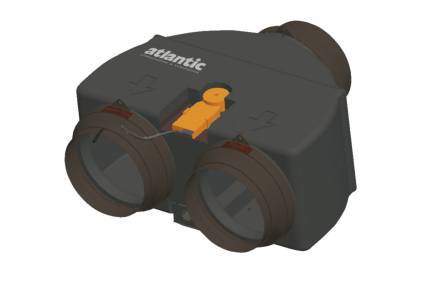

Cette série peut être associée au système de régulation pièce par pièce SHOGUN pour un confort personnalisé.
Les gainables KHTAP sont disponibles en versions monophasé et triphasé, garantissant performances, facilité d'utilisation, et confort supérieur.
Caractéristiques
-
Fluide R32
-
Monophasé / Triphasé
-
Prime éco
énergie
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 3.5 | 4.3 | 5.2 | 6 | 6.8 | 8.5 | 9.5 | 12.1 | 13.4 | 9.5 | 12.1 | 13.4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Triphasée
|
Triphasée
|
Triphasée
|
|
Libellé
|

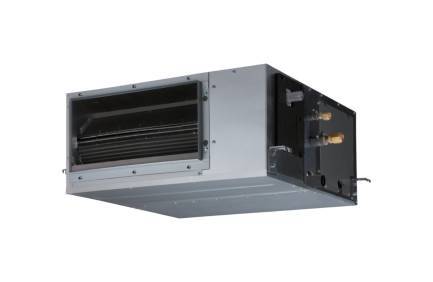

G-ARXG 12 KHTAP.UI
|
G-ARXG 14 KHTAP.UI
|
G-ARXG 18 KHTAP.UI
|
G-ARXG 22 KHTAP.UI
|
G-ARXG 24 KHTAP.UI
|
G-ARXG 30 KHTAP.UI
|
G-ARXG 36 KHTAP.UI
|
G-ARXG 45 KHTAP.UI
|
G-ARXG 54 KHTAP.UI
|
G-ARXG 36 KHTAP.UI
|
G-ARXG 45 KHTAP.UI
|
G-ARXG 54 KHTAP.UI
|
|
Référence
|
730079
|
730080
|
730081
|
730082
|
730083
|
730084
|
730085
|
730086
|
730087
|
730085
|
730086
|
730087
|
|

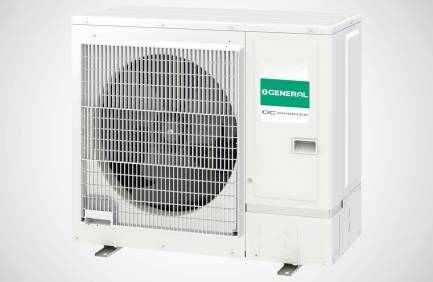

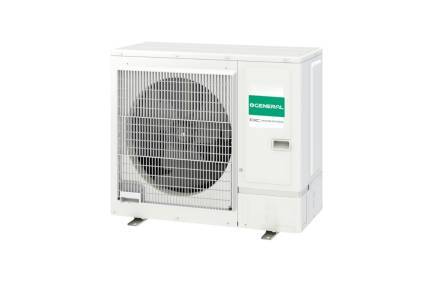

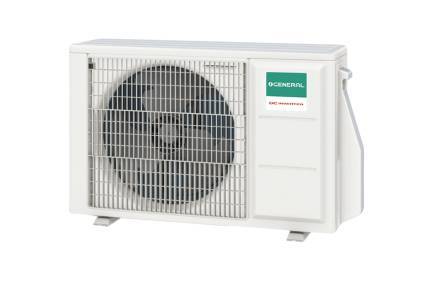

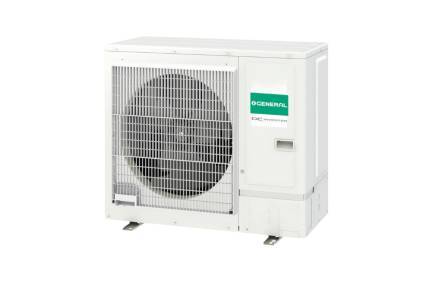

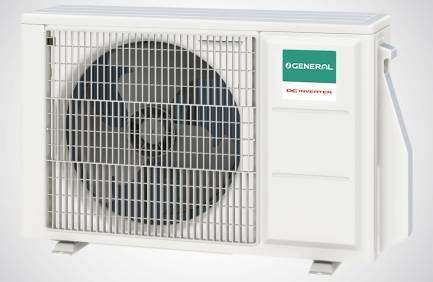

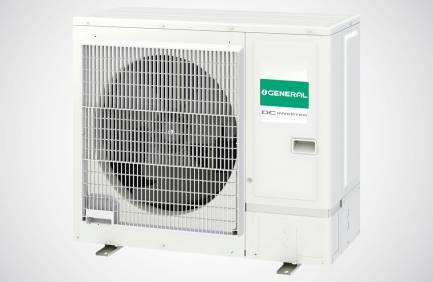

Libellé U. EXT.
|
G-AOHG 12 KBTB.UE
|
G-AOHG 14 KBTB.UE
|
G-AOHG 18 KBTB.UE
|
G-AOHG 22 KBTB.UE
|
G-AOHG 24 KBTB.UE
|
G-AOHG 30 KBTB.UE
|
G-AOHG 36 KBTB.UE
|
G-AOHG 45 KBTB.UE
|
G-AOHG 54 KBTB.UE
|
G-AOHG 36 KRTA.UE
|
G-AOHG 45 KRTA.UE
|
G-AOHG 54 KRTA.UE
|
|
Référence U. EXT.
|
723277
|
723278
|
723279
|
723280
|
723281
|
723282
|
723283
|
723284
|
723285
|
723365
|
723366
|
723367
|
|
Catégorie DESP
|
1
|
1
|
1
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 3.5 | 4.3 | 5.2 | 6 | 6.8 | 8.5 | 9.5 | 12.1 | 13.4 | 9.5 | 12.1 | 13.4 |
Puissance
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
P. frigo. nominale (min. / max.)
|
3500 W (900 / 4400)
|
4300 W (900 / 5400)
|
5200 W (900 / 5900)
|
6000 W (900 / 6700)
|
6800 W (900 / 8000)
|
8500 W (2800 / 10000)
|
9500 W (2800 / 11200)
|
12100 W (4000 / 14000)
|
13400 W (4500 / 14500)
|
9500 W (2800 / 11200)
|
12100 W (4000 / 14000)
|
13400 W (4500 / 14500)
|
|
P. calo. nominale (min. / max.)
|
4100 W (900 / 5700)
|
5000 W (900 / 6500)
|
6000 W (900 / 7500)
|
7000 W (900 / 8000)
|
7500 W (900 / 9100)
|
10000 W (2700 / 11200)
|
10800 W (2700 / 12700)
|
13500 W (4200 / 16200)
|
15500 W (4700 / 16500)
|
10800 W (2700 / 12700)
|
13500 W (4200 / 16200)
|
15500 W (4700 / 16500)
|
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
Performance
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
4,02 / 6,30
|
3,68 / 6,20
|
3,82 / 6,50
|
3,51 / 6,50
|
3,60 / 6,50
|
3,21 / 6,23
|
3,32 / 6,10
|
3,43 / 5,83 / 230 %
|
3,03 / 5,81 / 229 %
|
3,32 / 6,10
|
3,43 / 5,83 / 230 %
|
3,03 / 5,81 / 229 %
|
|
COP / SCOP / ηs,c
|
4,10 / 4,10
|
4,00 / 4,00
|
3,85 / 4,10
|
3,87 / 4,20
|
4,06 / 4,10
|
3,80 / 4,00
|
4,35 / 4,20
|
4,01 / 3,87 / 152 %
|
3,98 / 3,85 / 151 %
|
4,35 / 4,20
|
4,01 / 3,81 / 152 %
|
3,98 / 3,85 / 151 %
|
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
Classification ERP
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Classe énergétique (chaud)
|
A+
|
A+
|
A+
|
A+
|
A+
|
A+
|
A+
|
-
|
-
|
A+
|
-
|
-
|
|
Classe énergétique (froid)
|
A++
|
A++
|
A++
|
A++
|
A++
|
A++
|
A++
|
-
|
-
|
A++
|
-
|
-
|
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
Caractéristiques techniques
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Pression dispo.
|
200 Pa
|
200 Pa
|
200 Pa
|
200 Pa
|
200 Pa
|
200 Pa
|
200 Pa
|
200 Pa
|
200 Pa
|
200 Pa
|
200 Pa
|
200 Pa
|
|
Pression acoustique à 1,5m (U. Int.) PV / GV (froid)
|
24 / 32 dB(A)
|
25 / 33 dB(A)
|
20 / 28 dB(A)
|
20 / 28 dB(A)
|
21 / 32 dB(A)
|
29 / 36 dB(A)
|
26 / 36 dB(A)
|
29 / 39 dB(A)
|
29 / 39 dB(A)
|
26 / 36 dB(A)
|
29 / 39 dB(A)
|
29 / 39 dB(A)
|
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
Liaisons frigorifiques
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Long. standard
|
15 m
|
15 m
|
20 m
|
20 m
|
20 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
|
Long. min. / max.
|
5 / 25 m
|
5 / 25 m
|
5 / 30 m
|
5 / 30 m
|
5 / 30 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
5 / 50 m
|
|
Dénivelé max.
|
20 m
|
20 m
|
20 m
|
25 m
|
25 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
30 m
|
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
Dimensions
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Dimensions U.Int. (H x L x P)
|
300 x 700 x 700 mm
|
300 x 700 x 700 mm
|
300 x 1000 x 700 mm
|
300 x 1000 x 700 mm
|
300 x 1000 x 700 mm
|
300 x 1000 x 700 mm
|
300 x 1400 x 700 mm
|
300 x 1400 x 700 mm
|
300 x 1400 x 700 mm
|
300 x 1400 x 700 mm
|
300 x 1400 x 700 mm
|
300 x 1400 x 700 mm
|
|
Dimensions U.Ext. (H x L x P)
|
542 x 799 x 290 mm
|
542 x 799 x 290 mm
|
632 x 799 x 290 mm
|
632 x 799 x 290 mm
|
716 x 820 x 315 mm
|
788 x 940 x 320 mm
|
788 x 940 x 320 mm
|
998 x 940 x 320 mm
|
998 x 940 x 320 mm
|
788 x 940 x 320 mm
|
998 x 940 x 320 mm
|
998 x 940 x 320 mm
|
| Libellé | G-ARXG 12 KHTAP.UI | G-ARXG 14 KHTAP.UI | G-ARXG 18 KHTAP.UI | G-ARXG 22 KHTAP.UI | G-ARXG 24 KHTAP.UI | G-ARXG 30 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI | G-ARXG 36 KHTAP.UI | G-ARXG 45 KHTAP.UI | G-ARXG 54 KHTAP.UI |
Fonctionnalités
Confort
|
Mode hors gel (10°C)
|
En option
|
|
Changement de mode automatique (chaud/froid)
|
De série
|
|
Réglage automatique de la vitesse de ventilation
|
De série
|
|
Redémarrage auto après panne de courant
|
De série
|
|
Contact d'entrée On/off
|
De série
|
Connectivité
|
Contrôle via Wi-Fi
|
En option
|
Economies d'énergie
|
Mode économie
|
De série
|
|
Limite de température de consigne
|
De série
|
Filtration
|
Témoin d'encrassement des filtres
|
De série
|
|

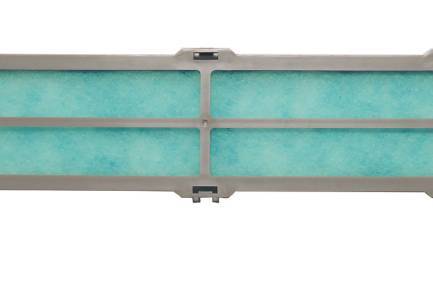

Filtre purificateur
|
En option
|
|
Filtre de reprise
|
En option
|
Programmation
|
Programmateur on/off
|
En option
|
|
Programmateur d'arrêts automatique
|
De série
|
|
Programmateur hebdomadaire
|
De série
|
|
Programmateur mode nuit (mode sommeil)
|
En option
|
Unité extérieure
|
Mode silence de l'UE
|
En option (45,54)
|
|
Traitement Blue Fin de l'unité extérieure : traitement anti-corrosion
|
De série (30,36,45,54)
|
Air Neuf
|
Apport d'air neuf par gaine
|
De série
|
|
Apport d'air neuf par unité intérieure
|
En option
|
Installation
|
Pompe de relevage incluse
|
De série
|
|
Réglage automatique de la pression statique (réglage automatique du flux d'air)
|
De série
|
Technologie
|
Technologie I-PAM : réduction des pertes d'énergie
|
De série
|
|
Technologie V-PAM : amélioration de l'efficacité et de la vitesse du compresseur
|
De série
|
Documentation
| Nom du document | ||
|---|---|---|
|
Etiquette énergétique_ SERIE KHTAP MONO_KBTB_TAILLE 12_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
Etiquette énergétique_ SERIE KHTAP MONO_TAILLE 14_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
Etiquette énergétique_ SERIE KHTAP MONO_TAILLE 18_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
Etiquette énergétique_ SERIE KHTAP MONO_TAILLE 22_GENERAL.pdf
Etiquette énergétique | PDF - 51.2KB |
||
|
Etiquette énergétique_ SERIE KHTAP MONO_TAILLE 24_GENERAL.pdf
Etiquette énergétique | PDF - 44.8KB |
||
|
Etiquette énergétique_ SERIE KHTAP MONO_TAILLE 30_GENERAL.pdf
Etiquette énergétique | PDF - 44.8KB |
||
|
Etiquette énergétique_ SERIE KHTAP MONO_TAILLE 36_GENERAL.pdf
Etiquette énergétique | PDF - 44.8KB |
||
|
Etiquette énergétique_ SERIE KHTAP TRI_TAILLE 36_GENERAL.pdf
Etiquette énergétique | PDF - 47.6KB |
||
|
Fiche produit_SÉRIE KHTAP_GENERAL.pdf
Fiche produit | PDF - 2MB |
||
|
G-AOHG12KHTAP-KBTB_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 201.4KB |
||
|
G-AOHG14KHTAP-KBTB_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 201.5KB |
||
|
G-AOHG18KHTAP-KBTB_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 201.4KB |
||
|
G-AOHG24KHTAP-KBTB_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 159.9KB |
||
|
G-AOHG30KHTAP-KBTB_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 159.9KB |
||
|
G-AOHG36KHTAP-KBTB_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 159.9KB |
||
|
G-AOHG36KHTAP-KRTA_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 118.8KB |
||
|
G-AOHG45KHTAP-KBTB_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 332.5KB |
||
|
G-AOHG45KHTAP-KRTA_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 310KB |
||
|
G-AOHG54KHTAP-KRTA_FICHEERP_GENERAL.pdf
Fiche ERP | PDF - 501.2KB |
||
|
Notice d'utilisation_GAINABLE_GENERAL.pdf
Notice d’utilisation | PDF - 541.7KB |
||
|
Notice installation UE_KBTB_TAILLES_30-36-45-54_KRTA_TAILLES_36-45-54_GENERAL
Notice d’installation | PDF - 5.6MB |
||
|
Notice installation UE_KBTB_TAILLES_9-12-14-18-22-24_GENERAL.pdf
Notice d’installation | PDF - 1.5MB |
||
|
Notice installation UI_SERIE KHTAP_GENERAL
Notice d’installation | PDF - 4.9MB |
||
