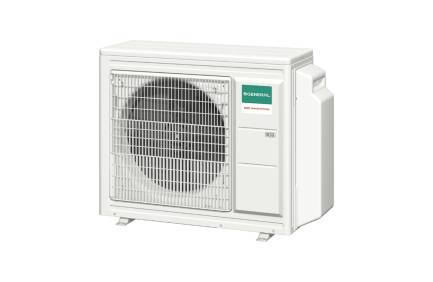

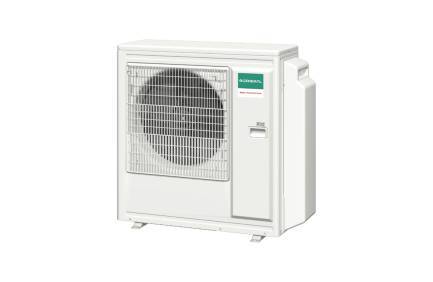

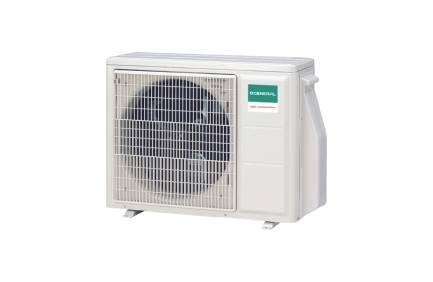

Série AOHG
Multi-splits
Description et avantages
La série AOHG offre une solution complète pour les projets résidentiels et tertiaires. Elle allie confort, facilité d'installation, et performances exceptionnelles pour répondre aux besoins de vos clients.
Des fonctionnalités ingénieuses facilitent l'installation de nos unités extérieures multi-splits, vous permettant de gagner du temps : accès simplifié aux câblages et aux liaisons frigorifiques, un tirage au vide en une seule fois, etc.
Les unités extérieures multi-splits, en plus d’être discrètes avec seulement 46 dB(A) permettent de raccorder jusqu’à 5 unités intérieures et offrent la possibilité de varier les solutions pour s’adapter au confort de l’utilisateur.
Elle offre un confort thermique optimal toute l'année, fonctionnant jusqu'à -15°C en mode chaud et -10°C en mode froid pour des conditions extrêmes.
Caractéristiques
-
Fluide R32
-
Monophasé
-
Prime éco
énergie
Caractéristiques techniques
| Puissance frigorifique nominale (kW) | 4 | 5 | 5.4 | 6.8 | 8 | 9.5 |
|---|---|---|---|---|---|---|
|
Alimentation
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
Monophasée
|
|
Libellé
|
G-AOHG 14 KBTA2.UE
|
G-AOHG 18 KBTA2.UE
|
G-AOHG 18 KBTA3.UE
|
G-AOHG 24 KBTA3.UE
|
G-AOHG 30 KBTA4.UE
|
G-AOHG 36 KBTA5.UE
|
|
Référence
|
723291
|
723292
|
724004
|
724005
|
724006
|
724007
|
|
Catégorie DESP
|
1
|
1
|
2
|
2
|
2
|
2
|
| Puissance frigorifique nominale (kW) | 4 | 5 | 5.4 | 6.8 | 8 | 9.5 |
Puissance
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
|---|---|---|---|---|---|---|
|
P. frigo. nominale (min. / max.)
|
4000 W (1400 / 4600)
|
5000 W (1700 / 5800)
|
5400 W (1800 / 7000)
|
6800 W (1800 / 8500)
|
8000 W (2400 / 10100)
|
9500 W (3000 / 11000)
|
|
P. calo. nominale (min. / max.)
|
4400 W (1100 / 5500)
|
5600 W (1800 / 6600)
|
6800 W (2000 / 8000)
|
8000 W (2000 / 9200)
|
9600 W (3000 / 11200)
|
10600 W (3500 / 12000)
|
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
Performance
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
|---|---|---|---|---|---|---|
|
EER / SEER / ηs,c
|
4.12 / 8.70
|
4.03 / 8.60
|
4.78 / 8.60
|
3.90 / 8.50
|
3.90 / 8.50
|
3.80 / 8.50
|
|
COP / SCOP / ηs,c
|
4.63 / 4.70
|
4.59 / 4.70
|
4.89 / 4.70
|
4.40 / 4.60
|
4.55 / 4.60
|
4.50 / 4.60
|
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
Classification ERP
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
|---|---|---|---|---|---|---|
|
Classe énergétique (chaud)
|
A++
|
A++
|
A++
|
A++
|
A++
|
A++
|
|
Classe énergétique (froid)
|
A+++
|
A+++
|
A+++
|
A+++
|
A+++
|
A+++
|
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
Liaisons frigorifiques
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
|---|---|---|---|---|---|---|
|
Long. standard
|
20 m
|
20 m
|
30 m
|
30 m
|
40 m
|
40 m
|
|
Long. min. / max.
|
10 / 30 m
|
10 / 30 m
|
10 / 50 m
|
10 / 50 m
|
15 / 70 m
|
15 / 75 m
|
|
Dénivelé max.
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
15 m
|
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
Dimensions
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
|---|---|---|---|---|---|---|
|
Dimensions (H x L x P)
|
542 x 799 x 290 mm
|
632 x 799 x 290 mm
|
716 x 820 x 315 mm
|
716 x 820 x 315 mm
|
884 x 820 x 315 mm
|
884 x 820 x 315 mm
|
| Libellé | G-AOHG 14 KBTA2.UE | G-AOHG 18 KBTA2.UE | G-AOHG 18 KBTA3.UE | G-AOHG 24 KBTA3.UE | G-AOHG 30 KBTA4.UE | G-AOHG 36 KBTA5.UE |
Documentation
| Nom du document | ||
|---|---|---|
|
AOHG18KBTA2_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 49.1KB |
||
|
AOHG18KBTA3_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 49.1KB |
||
|
AOHG24KBTA3_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 49KB |
||
|
AOHG30KBTA4_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 57.8KB |
||
|
AOHG36KBTA5_ETIQUETTEENERGETIQUE_GENERAL.pdf
Etiquette énergétique | PDF - 58.1KB |
||
|
DT_SERIE KBTA2_TAILLES 14-18_GENERAL.pdf
Notice d’installation | PDF - 18.9MB |
||
|
DT_SERIE KBTA3_TAILLES 18-24_GENERAL.pdf
Notice d’installation | PDF - 24MB |
||
|
DT_SERIE KBTA4-TAILLE 30_KBTA5-TAILLE 36_GENERAL.pdf
Notice d’installation | PDF - 29.5MB |
||
|
Etiquette énergétique Série AOHG Taille 14 KBTA2 GENERAL
Etiquette énergétique | PDF - 49.1KB |
||
|
Fiche ERP_ SERIE AOHG_14KBTA2_GENERAL
Fiche ERP | PDF - 127.6KB |
||
|
Fiche ERP_ SERIE AOHG_18KBTA2_GENERAL
Fiche ERP | PDF - 128.7KB |
||
|
Fiche ERP_ SERIE AOHG_18KBTA3_GENERAL
Fiche ERP | PDF - 129.7KB |
||
|
Fiche ERP_ SERIE AOHG_24KBTA3_GENERAL
Fiche ERP | PDF - 153.1KB |
||
|
Fiche ERP_ SERIE AOHG_30KBTA4_GENERAL
Fiche ERP | PDF - 147.4KB |
||
|
Fiche ERP_ SERIE AOHG_36KBTA5_GENERAL
Fiche ERP | PDF - 167KB |
||
|
Fiche produit_SÉRIE AOHG_GENERAL.pdf
Fiche produit | PDF - 5.1MB |
||
|
Notice installation G-AOHG 14-18 KBTA2
Notice d’installation | PDF - 2.7MB |
||
|
Notice installation_SERIE AOHG_TAILLE_18-36_KBTA 3_4_5_GENERAL
Notice d’installation | PDF - 5MB |
||
|
QR CODE_SERIE AOHG_GENERAL
QR Code | PDF - 37.4KB |
||
|
Schéma technique_Série AOHG_GENERAL.pdf
Schéma technique | PDF - 1.8MB |
||
